| Plaats van herkomst: | Shenzhen, China |
|---|---|
| Merknaam: | Lunfeng |
| Certificering: | ISO9001:2015 |
| Modelnummer: | LFZDX110 |
| Min. bestelaantal: | 1 stuk |
| Prijs: | Negotiable |
| Verpakking Details: | Eerst in een polybag gedaan en vervolgens in een doos verpakt. Volgens de speciale eisen van klanten |
| Levertijd: | 7-25 werkdagen, moet worden onderhandeld |
| Betalingscondities: | T/T, Western Union |
| Levering vermogen: | 500000 Stuk/Stukken per Maand |
| NAAM: | Zwart LCD-venster LED Tactiele LED-membraanschakelaar Matte look | Materiaal: | HUISDIER, polyester (PET), polyester 0,15 mm |
|---|---|---|---|
| Achter lijm: | 3M467/468, | kleuren: | Pantone / RAL-kleur, rood, groen, zwart, wit |
| Voorzien zijn van: | mat oppervlak, zilveren circuit | Verbinder: | 2,54 mm pitch, zwarte connector, |
| Sleutel: | reliëftoetsen met metalen koepels, | LED: | kleur Leds, GEEN LGF film |
| Venster: | zwart LCD-venster, geen perforatiegaten | ||
| Hoog licht: | LED-membraanschakelaar met matte look,60 Hz LED-membraanschakelaar,LED-membraantoetsenbord met matte look |
||

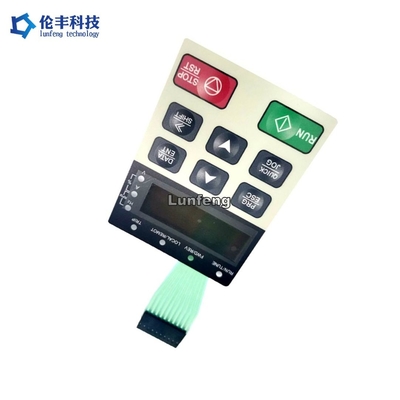

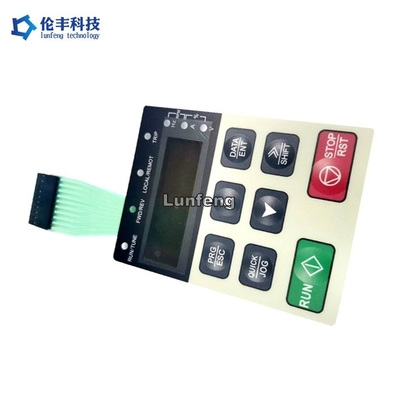

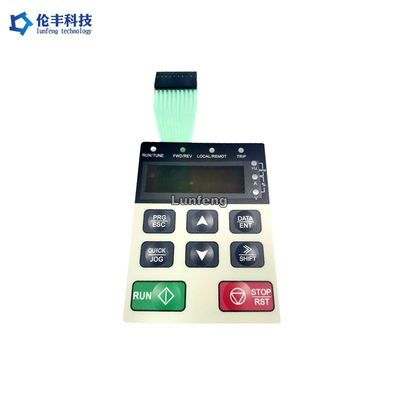

Zwart LCD-venster LED Tactiele LED-membraanschakelaar Matte look
Membraantoetsenbordstructuur
1, 4-laags structuur: Grafische overlay + Spacer + Circuit (kan PET-circuit of FPC-circuit zijn) + Achterlijm
2, 6 lagen structuur:
Grafische overlay + Spacer: Dome Retainer + Spacer + Circuit (kan PET-circuit of FPC-circuit zijn) + Achterlijm;
3, andere structuur
1. Overlay + rubberen lijm + rubberen toetsenbord + rubberen lijm + houder + afstandsstuk + circuit + achterlijm;
2. Overlay + Spacer + Retainer + PCB-circuit;
En er zijn ook veel andere soorten structuren voor de structuur van de interfacetoetsenborden.Het is gebaseerd op de echte behoeften van de klant en we kunnen de geschikte en economische structuur ontwerpen voor de uiteindelijke toepassing van onze klant.
Membraanschakelaar beschrijving
Een membraanschakelaar heeft typisch 6 of meer of minder lagen.De bovenste laag van een membraanschakelaar is de grafische overlay-interface tussen de gebruiker en de machine.De andere kritieke laag is de circuitlaag.Het kan ook PET, FPC of PCB zijn.Alle lagen worden normaal gesproken geassembleerd met behulp van drukgevoelige kleefstoffen.Contact tussen twee sporen kan worden gemaakt via een bedrukt kortsluitkussen of via een metalen koepel die op pootjes staat.
Toepassingen:
Ons voordeel:
| Artikelen | Zilver bedrukt circuit | Koper geëtst FPC-circuit |
| Materiaal | HUISDIER (Polyester) | Koper |
| Geleider | Bedrukt zilver | Koper |
| Neem contact op met vingers | Zilver en koolstof | Verguld |
| BERICHTJE STUREN Knopen Stootkussens | Zilver | Verguld |
| Leven & Betrouwbaarheid | normaal | goed |
| Stabiliteit | normaal | goed |
| Weerstand | laag | Heel laag |
| Kosten | laag | hoog |
| Doorlooptijd | 2-3 dagen | 7-10 dagen |
| Toonhoogte |
0,5 mm (niet aanbevolen), 1,0 mm, 1,27 mm, 2,54 mm |
0,5 mm, 1,0 mm, 1,27 mm, 2,54 mm |
| 1. Elektrische eigenschappen | Membraan schakelaar | ||
| Elektrisch niveau: | 35V (gelijkstroom), 100mA, 1W | ||
| Contactweerstand: | 10 Ω ~ 500 Ω | ||
| Isolatieweerstand: | 100MΩ/100V | ||
| Diëlektrica Spanningsweerstand: | 250VRms (50~60Hz 1min) | ||
| Chattertijd: | ≤ 5ms | ||
| Levenslang: | Appartement type ≥ 5.000.000;Tactiel type ≥ 1.000.000 | ||
| Staart vouwen: | R> 1.180 | ||
| 2. Mechanische eigenschappen | |||
| werkende kracht: | Plat type 57~284g (2~10oz);Tactiel type 170 ~ 397 g (6 ~ 14 oz) | ||
| Schakelslag: | Vlak type 0,1 ~ 0,5 mm;Tactiel type 0,6 ~ 1,5 mm | ||
| 3. Omgevings- en opslagomstandigheden | |||
| Verrichtingstemperatuur: | -40°C ~ +80°C | ||
| Bewaar temperatuur: | -40°C ~ +80°C | ||
| Vochtigheid: | 40°C, 90%~95%, 240 uur |
FAQ:
Q1: Bent u een fabriek of een handelsbedrijf?
A: Lunfeng is fabrikant/fabriek van membraanschakelaars/grafische overlays.We zijn al 26 jaar gespecialiseerd in membraanschakelaars.
V2: Is mijn switchbestand veilig als ik het naar u opstuur voor productie?
A: We respecteren de ontwerpautoriteit van de klant en zullen nooit zonder membraanschakelaar/grafische overlay voor iemand anders produceren
jouw toestemming.NDA is acceptabel.
Vraag 3: Kunt u voorbeelden van membraanschakelaars/grafische overlays zonder bestand kopiëren?
A: Ja, we kunnen membraanschakelaar / grafische overlay klonen op basis van uw voorbeelden.
Q4: Welke betaling accepteert u?
EEN: TT/Western Union.
Q5: Wat is uw verzendwijze?
A: 1. We hebben onze eigen expediteur om goederen te verzenden via DHL, UPS, FEDEX, TNT, EMS.
2. Als u uw eigen expediteur heeft, kunnen we met hen samenwerken.
Q6: Hoe zit het met de MOQ?
A: 1 stuks, maar normaal gesproken 5 stuks monsters voor membraanschakelaar, 10 stuks voor membraanoverlay.
Q7: Wat is uw belangrijkste markt?
A: Europa, VS, Brazilië, Rusland, Turkije, Iran, Austrialia, Singapore...
