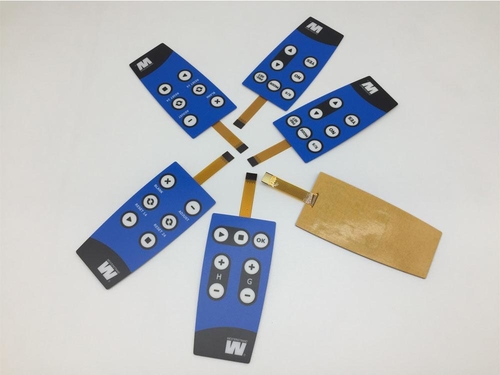

InleidingFPC-membraanschakelaars zijn de sleutel in moderne elektronica, waarbij gebruikersinterfacefuncties worden samengevoegd met duurzame, lichte ontwerpen.Ze gebruiken een gelaagde structuur om drukinvoer te detecteren.. Met hun flexibiliteit, aanpasbaarheid en milieubestendigheid zijn ze beter dan traditionele mechanische schakelaars. Hieronder vindt u een overzicht van hun werkingsprincipe, structuur en voordelen. BasisstructuurFPC-membraanschakelaars hebben meerdere lagen:   Grafische overlay: bovenste laag (PET/polycarbonaat) met afgedrukte pictogrammen, die het interieur beschermt en de gebruikersinteractie mogelijk maakt. Kleefstof: drukgevoelige, bindende lagen met behoud van flexibiliteit. Circuitschaal: Kern met polyimide-substraat en gegraveerde koperen/zilver geleidende sporen. Afstandspeler: Polyesterfolie met luchtluiken, scheiding van circuits om toevallig contact te voorkomen. Onderste circuit/ondersteuningslaag: Rigiede/flexible steun voor de structuur; bevat vaak connectoren voor externe apparaten.   WerkingsbeginselDe werking is gebaseerd op het sluiten van een elektrisch circuit door middel van druk:   Activering: Als u op de overlay drukt, wordt de luchtkloof van de afstandsbediening ingeklemd, waardoor de bovenste en onderste circuits in contact komen. Sluiting van het circuitDe geleidende sporen ontmoeten elkaar en sturen een signaal naar de apparaatcontroller. Tactiele feedback (facultatief): Koepels onder de overlay zorgen voor een "klik" voor een betere gebruikerservaring. Signaltransmissie: De FPC-circuitstaart (vaak met een ZIF-connector) stuurt signalen naar het PCB.   In tegenstelling tot capacitieve schermen hebben ze fysieke druk nodig, waardoor betrouwbaarheid in omgevingen met hoge interferentie wordt gewaarborgd.   Materiaal en aanpassing   Materialen: Polyimide (thermische stabiliteit/flexibiliteit), sporen zilver/koper (lage weerstand/duurzaamheid), PET-overlay (abrasie/UV-weerstand) en kleefstoffen (langdurige binding). AanpassingOpties omvatten achtergrondverlichting, reliëf en verschillende diktes voor ergonomische/esthetische behoeften.   Voordelen   Duurzaamheid: Duurt miljoenen keren (minimale slijtage). Lichte/dunneIdeaal voor draagbare apparaten. Milieubeweging: Gesloten tegen vocht, stof en chemicaliën. Kosteneffectief: Een vereenvoudigde montage verlaagt de productiekosten. Designflexibiliteit: past op gebogen oppervlakken en complexe indelingen.

Zijderappenprinten is een flexibele, tijdgeprezen methode die veel wordt gebruikt om gedetailleerde patronen over te brengen op acrylpanelen, en wordt gebruikt in borden, decoratie en industriële omgevingen.Dankzij de combinatie van nauwkeurigheid en robuustheidDit is een overzicht van de volgende stappen die bij het zijderuitsprinten voor acrylpanelen van Lunfeng Technology worden verricht:     OntwerpenBegin met het maken van ontwerpen met vectorsoftware zoals Adobe Illustrator, waarmee je kunt schalen zonder duidelijkheid te verliezen.Deze ontwerpen worden vervolgens gedrukt op transparante film om te dienen als stencils (positieven)Voor afdrukken met meerdere kleuren vereist elke kleurschaal een eigen afzonderlijke film om afzonderlijke schermen te maken. Scherm makenEen fijn gaas (meestal van polyester of nylon) wordt bekleed met een lichtgevoelige emulsie.Het is afhankelijk van de complexiteit van het ontwerp dat de complexiteit van het ontwerp hoger is.Na het coachen wordt het scherm op een donkere plaats gedroogd. De film wordt over het emulsie-gecoate scherm gelegd en beide worden blootgesteld aan UV-licht.Deze blootstelling verhardt de emulsie overal, behalve waar het ontwerp op de film het licht blokkeertHet scherm wordt vervolgens met water gespoeld om de ongeharde emulsie weg te wassen, waardoor het scherm wordt onthuld. Voorbereiding van het acryloppervlakDe acrylplaat moet vlekvrij zijn om ervoor te zorgen dat de inkt goed aanhangt.voor textuur- of gebogen acrylplaten, is het belangrijk om vooraf te testen hoe goed het scherm met het oppervlak werkt. Inrichting van de drukkerijDe acrylplaat wordt met behulp van klemmen of vacuümzuiging op het drukpersbed bevestigd.een nauwkeurige uitlijning (registratie) is gewaarborgdDe afstand tussen het scherm en het plaatje wordt aangepast (meestal tot 1/8 inch) om vlekken te voorkomen. Begin met printen   Allereerst moet u de juiste inkt kiezen: de opties zijn op oplosmiddel gebaseerde, UV-gekoelde of acryl-specifieke inkt, afhankelijk van de behoeften van het project. Gebruik een spuit om de inkt gelijkmatig over het scherm te verspreiden (floodcoating) om het open mesh te vullen. Houd de spuitmachine in een hoek van 45 graden en oefen gelijkmatige druk uit om de inkt door het scherm over te brengen op het acryl.Laat elke laag drogen voordat je naar de volgende gaat..   Verharding van inktEen goede verharding is de sleutel om ervoor te zorgen dat de inkt goed kleeft en lang meegaat.   Voor op oplosmiddel gebaseerde inkt: laat ze eerst 10-15 minuten in de lucht drogen en droog ze vervolgens 20-30 minuten bij 120-150°F. Voor UV-inkt: deze gaat onmiddellijk af wanneer deze wordt blootgesteld aan UV-lampen.Volg altijd de instructies van de fabrikant met betrekking tot temperatuur en tijd om te voorkomen dat de inkt barst of scheurt.   Kwaliteitscontrole en afwerkingenControleer het acrylpaneel op gebreken zoals belletjes, strepen of onevenwichtigheid. Test de kleefheid van de inkt door de rand van de afdruk voorzichtig met een nagel te krabben.een helder acryllaminaat worden toegevoegd om het ontwerp te beschermen tegen krassen en vervaagingen veroorzaakt door UV-stralen.

  Substraten Geleidende Inkten Conclusie
