| Plaats van herkomst: | Shenzhen, China |
|---|---|
| Merknaam: | Lunfeng |
| Certificering: | ISO9001:2015 |
| Modelnummer: | FPC005 |
| Min. bestelaantal: | 1 stuk |
| Verpakking Details: | Eerst gezet in polybag, paked toen in een karton. Volgens de speciale eisen van cliënten. |
| Levertijd: | 7-25 werkdagen, die moeten worden besproken |
| Betalingscondities: | T/T, Western Union |
| Levering vermogen: | 500000 Stuk/Stukken per Maand |

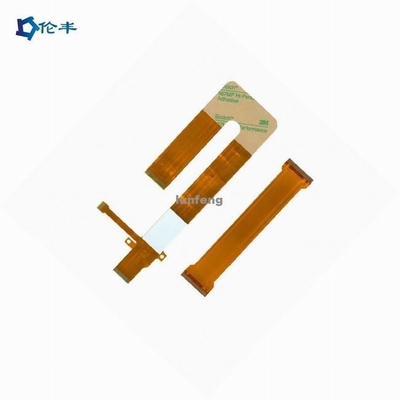

| Naam: | Van de de Kringsraad van FPC de Flexibele flexibele gedrukte kring | Toepassing: | Medische apparatuur, Elektronisch materiaal |
|---|---|---|---|
| Materiaal:: | Polyimild, pi | Koperdikte:: | 0.4-2mil (10-50um), |
| Raadsdikte:: | 0.26mm | Grootte: | Aangepaste Grootte |
| Oppervlakte die eindigen:: | Ag/ENIG ENEPIG/van HASL/OSP/Onderdompelingszilver/Tin | Punt: | OEM |
| Overzichtsprofiel: | Gesneden/Geboord ponsen/Laser | Productnaam: | Raad van Shenzhen de QuikPCB geleide PCB |
| Min. lijnbreedte: | 0.1mm | ||
| Hoog licht: | 0.26mm flex raadspcb,Elektronische PCB van de materiaal flex raad,Ponsen vlakke flex PCB |
||
De flexibele die Classificatie van de Kringsraad op Lagen wordt gebaseerd
Enig-opgeruimde Flexibele Kringsraad
Dit is onder de basistypes van flexibele die kringsraad op lagen wordt gebaseerd. Het bevat één enkele laag van polyimidefilm. Het heeft ook een slanke laag van koper.
Enig-opgeruimde Flexibele Kringsraad met Dubbele Toegang
Enkel voor als de naam stelt, wordt deze kringsraad enig-opgeruimd maar heeft het koperblad toegankelijk van beide kanten.
Tweezijdige Flexibele Kringsraad
Deze bepaalde kringsraad bevat een dubbele laag aan beide kanten leiders van de polyimidelaag.
Multi-Layered Flexibele Kringen
Deze kring bevat een combinatie tweezijdige en éénzijdige flexibele kringen.
Gebaseerd op de voornoemde types van flexibele kringsraad, is het duidelijk dat de ontwerpers en de ingenieurs een breder spectrum van selectie voor verschillende toepassingen hebben. Het is deze flexibiliteit die flexibele kringsraad hoogst voordelig maakt.
|
FPC-kabel (Flexibele Gedrukte Kring) Specificaties
|
|
| Laag | 1-6layer |
| FPC-(maximum/min) grootte | Min: Maximum 10x45mm: 250x1200mm |
| Dikte | 0.050mm0.2mm |
| Door (Maximum) Gatendiameter | 6.5mm |
| Door gatengrootte (min) | 0.2mm |
| Door gatentolerantie | ±0.025mm |
| De dikte van het gatenkoper | Min8μm Maximum 38μm |
| Min lijnbreedte/ruimte | 0.04/0.04 mm |
| Etstolerantie | ±20% |
| De nauwkeurigheid van het patroon op het gat | ±2mil |
| (Maximum) ponsengrootte | φ3.175mm |
| Ponsengrootte (min) | φ2.0mm |
| (De Maximum) Dikte van de ponsenopening | 0.2mm |
| Thermosetting inkttolerantie | ±0.2mm |
| Groene olie (Min) | 0.1mm |
| Soldeerselstootkussen (min) | 8mil*8mil |
| De afstand van het soldeerselstootkussen (Min) | 8mil |
| tolerantie (Min) | ±0.1mm |
| Beschikbaar Laminatenmateriaal | Pl. HUISDIER. FR4-Pl |
| De dikte van de koperfolie |
12um, 18um, 35um, 70um
|
FAQ:
Q1: Bent u een fabriek of een handelsbedrijf?
A: Lunfeng is een fabrikant/een fabriek. Wij pecialize in memrbaneschakelaar 26 jaar, aanrakingspaneel 10 jaar.
Q2: Is mijn schakelaardossier veilig als ik het naar u voor productie verzend?
A: Wij respecteren het ontwerpgezag van de klant en zullen nooit aanrakingspaneel voor iemand anders zonder vervaardigen
uw toestemming. NDA is aanvaardbaar.
Q3: Kunt u de grafische bekleding van de membraanschakelaar/de capacitieve of weerstand biedende steekproeven van het aanrakingspaneel zonder dossier kopiëren?
A: Ja, kunnen wij de grafisch bekleding van de membraanschakelaar/aanrakingspaneel volgens uw steekproeven klonen.
Q4: Welke betaling goed keurt u?
A: TT/Western Union.
Q5: Wat is uw verschepende manier?
A: 1. Wij hebben onze eigen forwarder om goederen door DHL, UPS, FEDEX, TNT, EMS te verschepen.
2. Als u uw eigen forwarder hebt, kunnen wij met hen samenwerken.
Q6: Hoe ongeveer MOQ?
A: GEEN MOQ.
Q7: Wat is uw hoofdmarkt?
A: Europa, de V.S., Brazilië, Rusland, Turkije, Iran, Austrialia, Singapore…
