| Plaats van herkomst: | Shenzhen, China |
|---|---|
| Merknaam: | Lunfeng |
| Certificering: | ISO9001:2015 |
| Modelnummer: | FPC004 |
| Min. bestelaantal: | 1 stuk |
| Verpakking Details: | Eerst gezet in polybag, paked toen in een karton. Volgens de speciale eisen van cliënten. |
| Levertijd: | 7-25 werkdagen, die moeten worden besproken |
| Betalingscondities: | T/T, Western Union |
| Levering vermogen: | 500000 Stuk/Stukken per Maand |
| Naam: | Van de de Kringsraad van FPC de Flexibele kring van PCB flexibele | Toepassing: | Medische apparatuur, Elektronisch materiaal |
|---|---|---|---|
| Materiaal:: | Polyimild, pi | Koperdikte:: | 0.4-2mil (10-50um), |
| Raadsdikte:: | 0.26mm | Grootte: | Aangepaste Grootte |
| Min. Regelafstand:: | 0,003“ | Oppervlakte die eindigen:: | Ag/ENIG ENEPIG/van HASL/OSP/Onderdompelingszilver/Tin |
| Punt: | OEM | Kleur: | Geel |

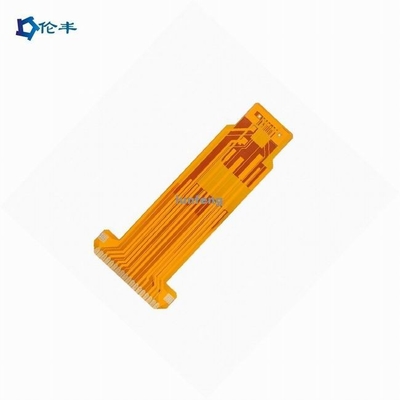

| Productnaam: | Professionele FPC-Flexibele Gedrukte de Kringsraad van de Kringsraad | ||
| Hoog licht: | Materiaal van de de kringsraad van pi het flexibele,De raadsmateriaal van de Polyimild flexibel kring,0.4-2mil 4 lagen flex PCB |
||
Wat zijn Flexibele Gedrukte Kringen?
Simpel gezegd, zijn de flexibele gedrukte kringen kringsraad die de capaciteit heeft te buigen of te verdraaien. Van deze bewering, is het duidelijk dat zij door een flexibele bouw worden onderscheiden. Daarom gebruiken de elektronische ingenieurs en de ontwerpers hen in toepassingen die voor hun kwaliteiten eisen.
Zij worden ook doorverwezen naar zoals flex kringen en in kleine elektronische toepassingen meestal gebruikt. Aangezien zij door hun capaciteit worden gekenmerkt te buigen, worden de flexibele gedrukte kringen gemaakt van flexibel substraat zoals polyimide.
Een andere belangrijke kwaliteit van flexibele gedrukte kringen is dat zij superieure hittedissipatie dan gedrukte kringsraad hebben. Het is deze kwaliteit die het voor de elektronika mogelijk maakt dat het om in kwaliteitsvoorwaarde gebruikt lange tijd te blijven.
|
FPC-kabel (Flexibele Gedrukte Kring) Specificaties
|
|
| Laag | 1-6layer |
| FPC-(maximum/min) grootte | Min: Maximum 10x45mm: 250x1200mm |
| Dikte | 0.050mm0.2mm |
| Door (Maximum) Gatendiameter | 6.5mm |
| Door gatengrootte (min) | 0.2mm |
| Door gatentolerantie | ±0.025mm |
| De dikte van het gatenkoper | Min8μm Maximum 38μm |
| Min lijnbreedte/ruimte | 0.04/0.04 mm |
| Etstolerantie | ±20% |
| De nauwkeurigheid van het patroon op het gat | ±2mil |
| (Maximum) ponsengrootte | φ3.175mm |
| Ponsengrootte (min) | φ2.0mm |
| (De Maximum) Dikte van de ponsenopening | 0.2mm |
| Thermosetting inkttolerantie | ±0.2mm |
| Groene olie (Min) | 0.1mm |
| Soldeerselstootkussen (min) | 8mil*8mil |
| De afstand van het soldeerselstootkussen (Min) | 8mil |
| tolerantie (Min) | ±0.1mm |
| Beschikbaar Laminatenmateriaal | Pl. HUISDIER. FR4-Pl |
| De dikte van de koperfolie |
12um, 18um, 35um, 70um
|
FAQ:
Q1: Bent u een fabriek of een handelsbedrijf?
A: Lunfeng is een fabrikant/een fabriek. Wij pecialize in memrbaneschakelaar 26 jaar, aanrakingspaneel 10 jaar.
Q2: Is mijn schakelaardossier veilig als ik het naar u voor productie verzend?
A: Wij respecteren het ontwerpgezag van de klant en zullen nooit aanrakingspaneel voor iemand anders zonder vervaardigen
uw toestemming. NDA is aanvaardbaar.
Q3: Kunt u de grafische bekleding van de membraanschakelaar/de capacitieve of weerstand biedende steekproeven van het aanrakingspaneel zonder dossier kopiëren?
A: Ja, kunnen wij de grafisch bekleding van de membraanschakelaar/aanrakingspaneel volgens uw steekproeven klonen.
Q4: Welke betaling goed keurt u?
A: TT/Western Union.
Q5: Wat is uw verschepende manier?
A: 1. Wij hebben onze eigen forwarder om goederen door DHL, UPS, FEDEX, TNT, EMS te verschepen.
2. Als u uw eigen forwarder hebt, kunnen wij met hen samenwerken.
Q6: Hoe ongeveer MOQ?
A: GEEN MOQ.
Q7: Wat is uw hoofdmarkt?
A: Europa, de V.S., Brazilië, Rusland, Turkije, Iran, Austrialia, Singapore…
