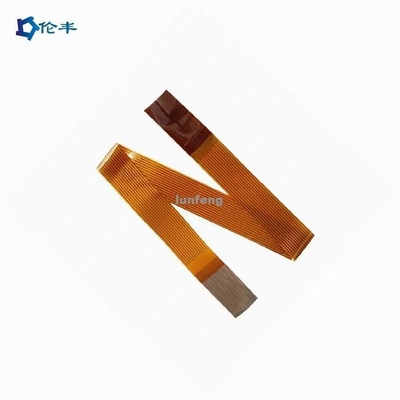

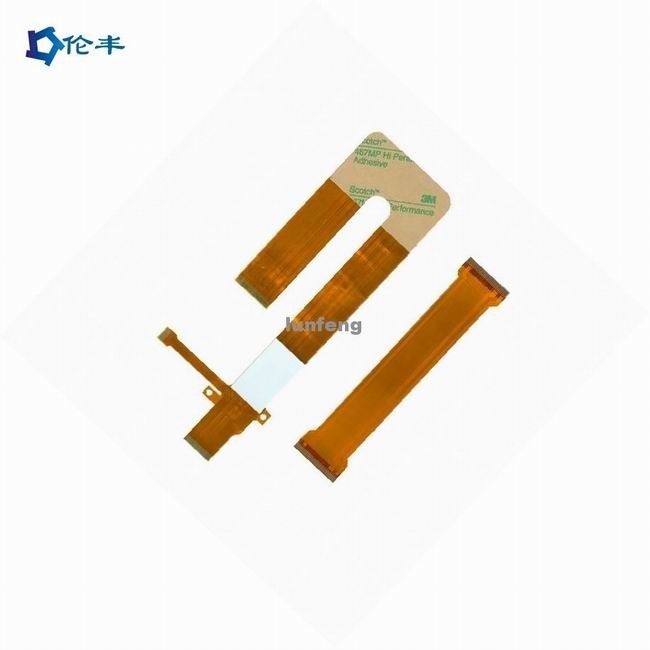

Polyimild materiaal FPC-flexibel circuitbord met achterklem voor medische apparatuur

Merknaam:	Lunfeng
Modelnummer:	FPC006
MOQ:	1 stuk
Betalingsvoorwaarden:	T/T, Western Union
Toeleveringsvermogen:	500000 Stuk/Stukken per Maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

Shenzhen, China

Certificering:

ISO9001:2015

Materiaal:

Polyimild

Borddikte:

0,2-6 mm

Min Line -afstand:

0,003“

Minimale lijnbreedte:

0,075 mm/0,075 mm (3mil / 3mil)

Minimale gatgrootte:

0.1mm (4mil) voor HDI/0.15mm (6mil)

Koperdikte:

0,4-2mil (10-50um), Min8μm Max 38μm

Oppervlakteafwerking:

HASL/ OSP/ Ag/ ENIG/ ENEPIG/ Immersiezilver/Tin

Laag:

1-6layer

FPC-grootte:

Min: 10x45mm Max: 250x1200mm

Dikte:

0,050 mm - 0,2 mm

Verpakking Details:

Eerst gezet in polybag, paked toen in een karton. Volgens de speciale eisen van cliënten.

Levering vermogen:

500000 Stuk/Stukken per Maand

Markeren:

Flex gedrukte kring van FPC

achter zelfklevende flex gedrukte kring

Materiaal van Polyimild flex PCB

Productbeschrijving

Achterklevend flexprintcircuit FPC Polyimild Flex Pcb materiaal

FPC Flexible Circuit Board PI flexibel PCB met achterklem

Het begrijpen van de belangrijkste componenten van de fabricage van flex-PCB's omvat bevestigingspinnen, die kunnen worden toegevoegd als geleiderverlengingen, soldeerpinnen of andere opties.Het plaatsen van lijm op belangrijke plaatsen maakt het mogelijk de circuits te plaatsen en te monteren.

Met de toenemende bezorgdheid over elektromagnetische interferentie en emissies van circuits kunnen afschermingsspecificaties deze risico's verminderen.geleiderspuren en -ruimtes zijn beschikbaar in 0.002". Op dubbelzijdige en meerlagige schakelingen zijn geleiderspuren en -ruimtes beschikbaar in 0,003-0,004".

Connectoren zijn flex circuits met gemonteerde connectoren die snellere assemblages mogelijk maken.afsplitsingFlex-interconnecties worden gebruikt om stijve platen aan elkaar te koppelen, waardoor het vouwen en plaatsen van harde platen de oplossing biedt voor problemen met verpakkingen met een hoge dichtheid.

FPC-kabel (flexibel printcircuit) specificaties

Parameter	Specificatie
De laag	1-6 laag
FPC-grootte (max/min)	Min: 10x45 mm Max: 250x1200 mm
Dikte	0.050 mm - 0,2 mm
Door het gat diameter (max)	6.5 mm
Door het gat (min)	0.2 mm
Door middel van een gat in de verdraagzaamheid	± 0,025 mm
Dikte van het gat koper	Min 8 μm Max 38 μm
Min Line Breedte/Ruimte	0.04/0.04 mm
Het graveren van tolerantie	± 20%
De nauwkeurigheid van het patroon op het gat	± 2 mil
Stansgrootte (maximaal)	φ3,175 mm
Stansgrootte (min)	φ2,0 mm
Dikte van het perforatieopeningsoppervlak (max)	0.2 mm
Thermo-vasthoudende inkt Tolerantie	±0,2 mm
Groene olie (min)	0.1 mm
Soldeerpad (min)	8mil*8mil
Afstand van de soldeerplaat (min)	8mil
Tolerantie (min)	±0,1 mm
Beschikbaar laminaatmateriaal	PI, PET, FR4-PI
Dikte van koperen folie	12um, 18um, 35um, 70um

Vaak gestelde vragen

Q1: Bent u een fabriek of handelsonderneming?

A: Lunfeng is een fabrikant/fabriek. Wij zijn gespecialiseerd in membraanschakelaars voor 26 jaar en touch panels voor 10 jaar.

Q2: Is mijn wisselbestand veilig als ik het naar u stuur voor productie?

A: We respecteren het ontwerprecht van de klant en zullen nooit touch panels voor iemand anders maken zonder uw toestemming.

V3: Kunt u de membraanschakelaar/grafische overlay/capacitieve of resistieve touchpaneelmonsters zonder bestand kopiëren?

A: Ja, we kunnen membraanschakelaars/grafische overlays/touch panels klonen volgens uw monsters.

V4: Welke betaling accepteren jullie?

A: TT/Western Union

V5: Hoe vervoert u het product?

We hebben onze eigen expediteur om goederen te verzenden via DHL, UPS, FEDEX, TNT, EMS.
Als u uw eigen expediteur heeft, kunnen wij met hen samenwerken.

V6: Hoe zit het met het MOQ?

A: GEEN MOQ.

V7: Wat is uw belangrijkste markt?

A: Europa, VS, Brazilië, Rusland, Turkije, Iran, Australië, Singapore...

Taggen:

Polyimide PI Materiaal FPC Flexibele Printplaat met 10-50um Koperdikte en Aangepaste Afmetingen voor Elektronische Apparatuur
